烟气脱白工艺介绍

先冷凝再加热

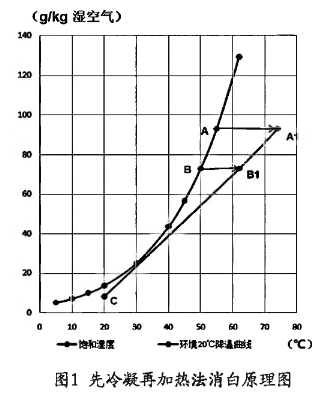

如图1所示，脱硫塔出口的湿烟气A首先冷凝到B点，部分水沿AB曲线冷凝，然后从B点加热到B1点。烟气沿B1C扩散冷却，不会产生“白烟”。从图中可以看出，与直接从A点加热到A1（约73℃）的烟气相比，先冷凝再加热只需加热到B1（约61℃）。采用先冷凝后加热的“白色”技术可以节省加热烟气的热量。通过冷却降低烟气中的水蒸气含量，然后通过冷凝过程中形成的雾滴进一步控制和吸收细粉尘、酸雾、有毒重金属、V0Cs等污染物。

直接加热法

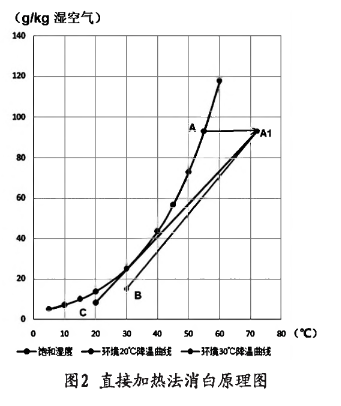

如图2所示，直接加热脱硫塔出口的湿烟气A，加热到A1点，然后排放。如果环境温度为30℃，相对湿度为60%，则烟气扩散冷却路径为A1B。如果整个扩散冷却过程路径不与饱和湿度曲线交叉，则烟气中的水不会凝结并产生“白烟”。如果环境温度为20℃，相对湿度为60%，则烟气扩散冷却路径为A1C。从图中可以看出，环境温度越低，需要加热的“白色”温度越高。（g/kg湿空气）

烟气先冷凝再热

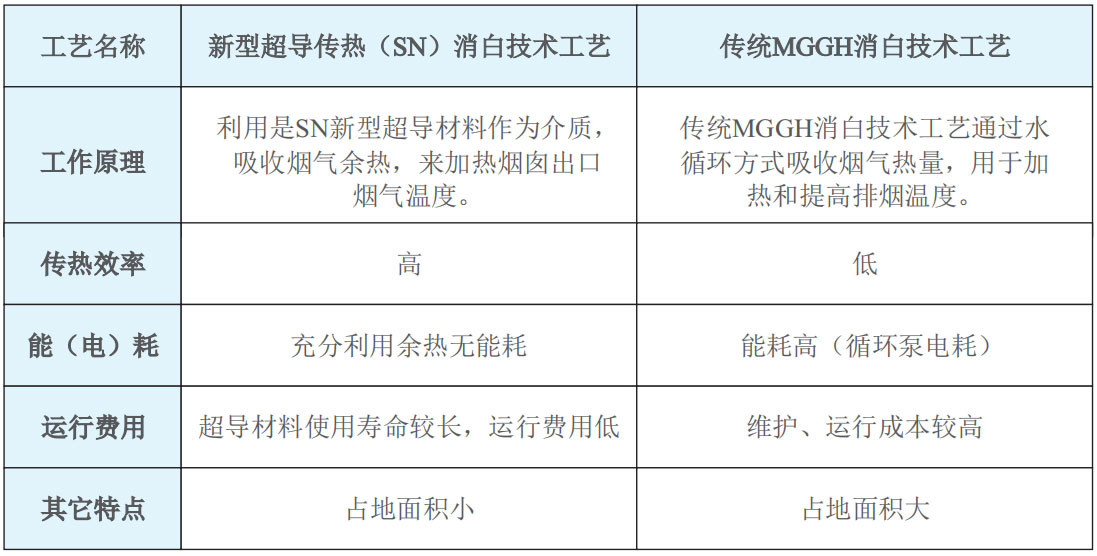

在除尘器与脱硫塔之间布置一台超导吸热器，通过超导将此处高温热量传递到超导放热器，从而加热末端烟气。脱硫塔后端增设冷凝器，脱出烟气中部分水分。“冷凝+再热”的方式结合可以消除烟囱出口的白色烟羽。
